GTS之扩展IO模块HCB2的使用

       GTS本地通用IO是16个输出16个输入，在IO需求量大的场合，通常需要增加扩展IO模块，那么GTS可扩展多少个IO模块呢？GTS共有16个地址用于扩展IO模块，但是不同类型的扩展模块占用地址的数量不一样，所以可扩展模块数量与选用的模块类型有关。

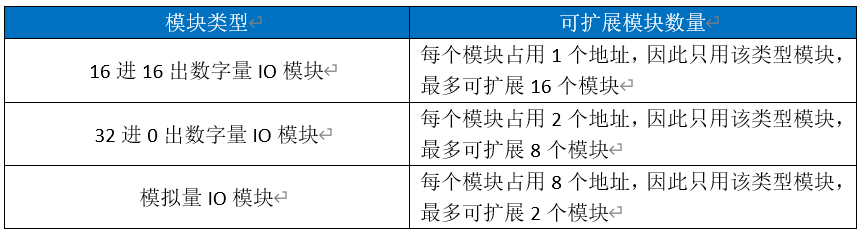

表1 扩展模块占用资源数

        假设我刚拿到一个扩展模块，接下来记录我如何把模块用起来。

1. 型号确认

        为什么要确认型号？因为固高的扩展IO模块有200协议、300协议、500协议的，他们在外观上没有任何区别，不同协议适配的产品不一样，GTS适配200协议的扩展模块，因此要先确认型号是不是对的，避免一番操作后发现用的模块都不对就尴尬了。怎么确认型号？看模块侧面标签，型号是HCB2开头的就是200协议的IO扩展模块。

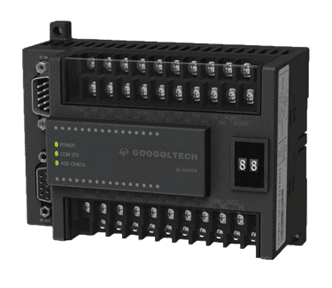

图 1-1 扩展IO模块外观

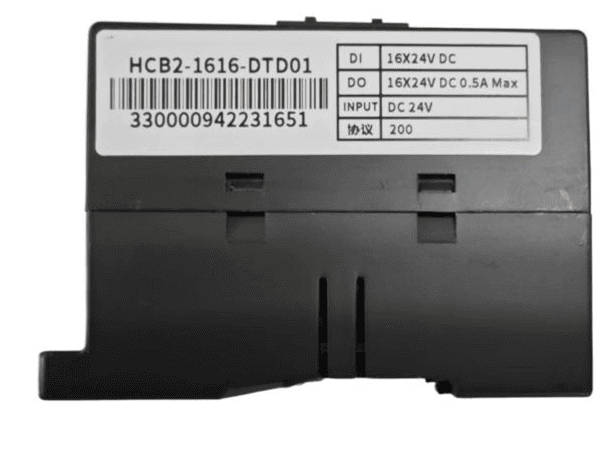

图 1-2 扩展侧面标签

2. 接线

        模块需要通过通讯线缆连接到GTS端子板上的EXIO接口，同时模块需要供电。连接多种类型的模块建议16进16出的数字量模块接最前面，32进0出的数字量模块次之，模拟量模块放到最后。

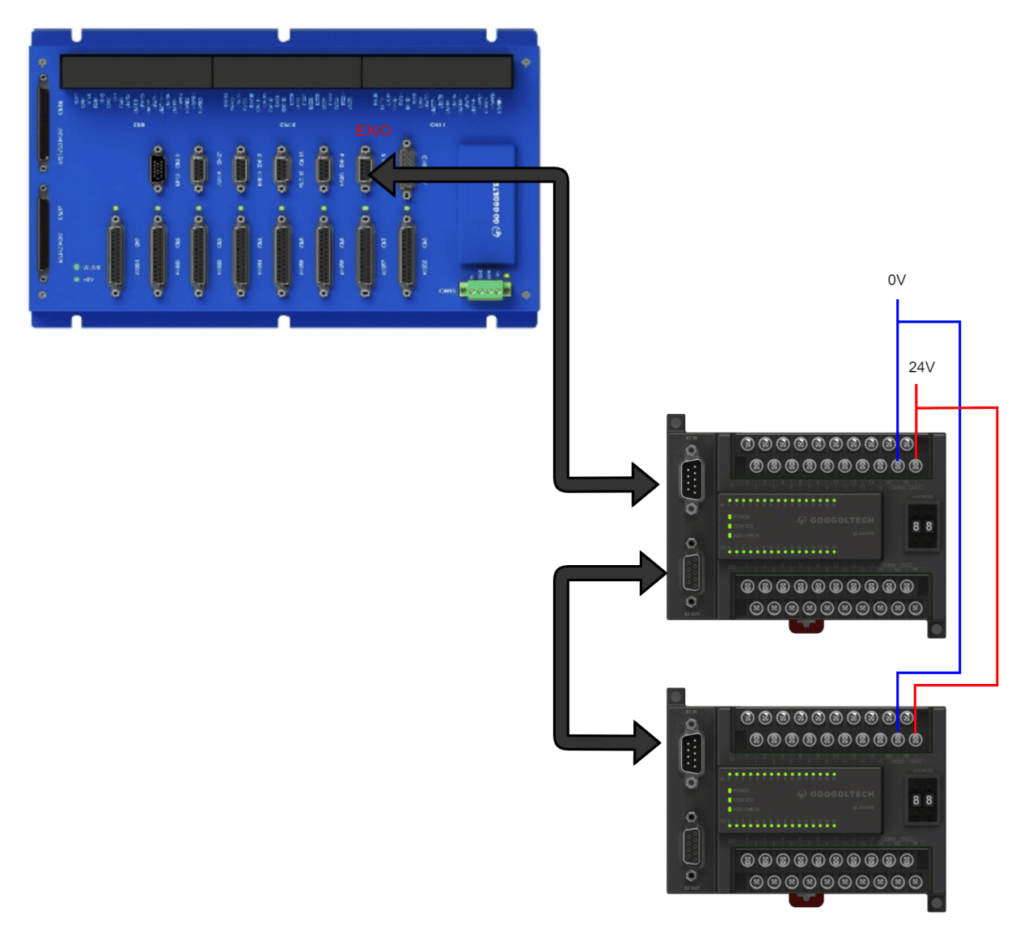

图 2-1 扩展模块接线示意图

4.2 数字量IO模块的读写

4.3 模拟量IO的读写

例程源码下载地址：源码下载（点击下载） （解压密码：8Iub5sLSmkNnwyLw）
